應用Visual Flow將實現：
- 更安全的設計和操作
- 更高效的火炬系統建模
- 減少投資費用，一般節省5-20％
- 減少操作費用
Visual Flow 程序提供給工藝工程師一個容易理解容易使用的用于模擬和設計泄壓系統的工具。從簡單的火炬泄壓閥核算到設計復雜泄壓網絡(luò )，Visual Flow 都可以快速地得到準確的結果。其主要優點如下：
- 精度：
- 用逐點熱力學方法和壓降計算，即使是較難解決單相或多相泄壓網絡(luò )Visual Flow都能同時解決。它包括含有多個火炬、循環管線和分離罐的任何結構。在該系統內的所有接頭和膨脹點處都執行臨界流量檢查。
- 依靠2000多個標準組分的純組分數據庫，用SRK狀態方程計算流體平衡狀態和物理性質。該狀態方程與API和其它工業標準方法結合使用來確定準確的焓、密度和粘度。對于化學系統。你能提供其它組分數據，包括二元交互參數。對于精餾操作，你能提供石油虛擬組分和分析曲線來表示復雜物流的特性。
- 用工業標準Beggs 和Brill Moody 或 Lockhart 和Martinelli多相方法計算壓降。對于高流速的計算，專門改進的Beggs和Brill方法結合在一起以保證在臨界流動應用中的準確度。

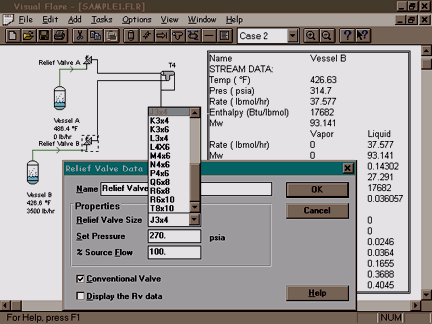

- Visual Flow 包括設計單相和多相閥門的方法。用于泄壓閥管理，根據工業可用的設計方法來設計閥門。
- 使用方便
- Visual Flow 對于管理整個泄壓網絡(luò )提供了簡易的使用環境。因為Visual Flow 利用了標準的 Microsoft Windows 界面，容易建立問題并解決。Multiple Document Interface (MDI)(多文檔界面）使你能夠同時打開并運行幾個模擬程序。
- 簡易流程圖描述了整個系統的結構。用缺省定義系統組分，可以用任何度量單位來輸入或輸出數據。

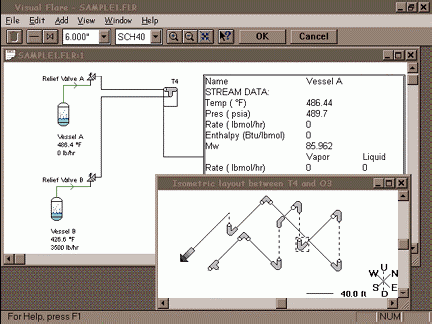

- 你用交互繪圖工具，只要點擊鼠標即可以畫出復雜的等距管線。如彎頭、三通和膨脹節這樣的管件自動定義，由程序插入，然后拖到屏幕上。在任何一點，模擬過程中可以使用按鈕或點擊鼠標來查找幫助信息。
- Visual Flow 還提供了工況研究管理器。只要選擇“創(chuàng )建工況”選項，用任何以前定義過的工況為基礎的一個新工況就會(huì )加入到該系統中。該項功能使創(chuàng )建和管理復雜工況方案只要點擊鼠標即可，非常方便。
- 用 Windows 剪切板可以在模擬之間復制或移動數據。只要在屏幕上選擇一個對象，然后用“復制”選項。確定要插入的點，選擇“粘貼”，會(huì )很快插入對象。對于圖形數據，Metafile 能進行輸出。表格數據可以以Microsoft Excel 電子表格形式輸出給其它程序。
- 你能在任何時候用定制的物流一覽表在屏幕上顯示物流數據。只要在模擬圖形的任何連接處點擊，就會(huì )顯示壓力和溫度圖表。Visual Flow 有它自己的報告管理器，可以讓你選擇要打印的報告，然后在屏幕上預覽這些報告。
- 定制：Visual Flow具有唯一的模型結構，它可以讓你不受限制地擴展和定制。因為Visual Flow 是建立在Windows Dynamic Link Library(DLL)（窗口動態連接庫）結構基礎上的。你能輕松地向程序添加私人的功能。程序定制區包括單相和多相壓降程序、熱力學和泄壓閥設計計算。用Crystal Reports還能生成用戶報告，然后通過報告管理器訪問。用純組分數據庫管理器，還可以定制你自己的純石油虛擬組分。另外，還可以在程序中執行用戶添加的泄載計算。
- 組分庫：不需要輸入組分熱力學數據和物性數據。內置有2000多個組分的詳盡數據庫。該程序還收集了大多數工業情況所遇見的非標準應用的壓降計算方法。
- 完全兼容性：程序設計成為在你的計算機上選擇從 PC 到 UNIX 工作站運行。PC 版本設計有友好的圖形用戶界面，具有快速、方便輸入，還能輸出圖形和報告，圖形和報告可根據用戶要求定制。在PC 上生成的輸入文件能傳送到其它平臺進行執行。
Visual Flow 5.0新增功能：
（1）整合全新的Sim4Me熱力學方法
- SIMSCI 組分庫（>1,750 中純組分）
- 5種新的閃蒸算法（氣液?jiǎn)蜗�、氣液平衡、氣液液平衡、自由水、煤油算法等�?/li>
- 30種新的熱力學方法（PR, NRTL, GS等）
- 能定義油品表征數據－蒸餾曲線
- 在一個文件種可定義多個熱力學方法和組分列表
- 自動將現有Visual Flow熱力學方法轉換為等同的Sim4Me方法
（2）火炬輻射計算的附加模型
- 整合了風險管理方面領先軟件的技術
- 自動從Visual Flow種傳遞數據
- 噴火災
- 池火災
- 沸騰液體擴展蒸氣爆炸（BLEVE）
- 爆炸模型
（3）爆破片模型
（4）link拷貝
（5）用戶定義分離罐的相間夾帶
（6）靈活實現link的連接/斷開/重新連接
（7）多個Case Study查看結果剖面
（8）在PFD上能旋轉和顛倒單元操作
（9）用戶添加泄壓閥的背壓關聯因子
（10）改進的報表管理器－樹狀視圖
PES典型客戶
- 國外部分用戶：
| Agip |
BPAmoco |
ChevronTexaco |
Equilon/Motiva |
Idemitsu |
| ExxonMobil |
KOC |
ABB Lummus |
PDVSA |
Petrobras |
| Bechtel |
Saudi Aramco |
JGC |
Technip/KTI |
Parsons |
| Webster |
Statoil |
Toyo |
Tesoro |
Foster |
| TotalFinaElf |
Washington |
Stone &Sunoco |
Daniel |
Wheeler |
| GDS Engineers |
Petrocon Engineering |
Jacobs Engineering |
Kellogg Brown & Root |
S & B Eng & Const |
| ATOFINA PETROCHEM |
Royal Dutch/Shell |
Colt Engineering |
|
|
- 國內部分用戶：
中國石化工程公司 中國石化寧波工程公司 中國石化洛陽工程公司
中國石化上海工程公司 中國寰球化學工程公司 南京煉油廠設計院
CPE東北分公司（吉林） 中國成達化學工程公司 中國天辰化學工程公司
撫順石化設計院 蘭州煉油化工設計院 上海石化研究院
上海兗礦能源科技開發有限公司 等等… …
