Bentley WinNOZL介紹
Bentley WinNOZL是一套全 Windows 界面的分析軟件，主要是計算設備與管嘴連接處、吊耳連接點 (trunnion attachment points)、Lug 連接點的局部應力 (Local Stresses) 等。WinZONL 可以幫助工程師很快地決定壓力容器、熱交換器或塔槽的壁厚是否可以承受管子加之于管嘴、吊耳、Lug 及 Clip 來的力量。
使用界面
使用界面讓使用者在單一個畫面輸入所有的資料來建立分析模型。輸入的數據及設備/管嘴的圖形顯示在畫面上，讓使用者一目了然 。此外你可以輸入項目及使用者資料以簡化檔案的管理 。
進階的建模功能
你可以選擇許多不同的設備/管嘴的形狀，如圓柱形、球形、錐形(Cone)半橢圓形(semiellipses) 及 Torisphere 的設備，配上中空的管嘴或支撐的 Lug,而管嘴可以是傾斜或偏移于端板任何位置。你可以很方便地加入加強板(reinforcing pad).WinZONL 可以自動進行加強板的設計及荷載衰(attenuation) 設定。此外 WinNOZL 內建完整的材料庫 ( 內含了與法規無關的容許應力 ) ，包括了新的 ASME Section VIII Division 1 and 2, Section I and Section III codes
分析功能

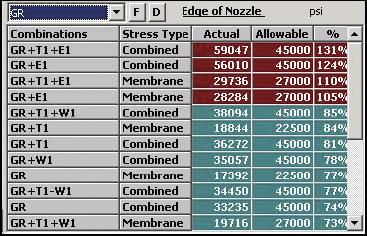

WinNOZL 的分析引擎可以根據許多的荷載組合(Load combinations)計算出所有的應力值。經過排序的應力值及比值可以很直觀的看出超出應力值(overstress)的狀況。對每一種設計法規及容許負荷都可以依自動或自定荷載組合來計算。
后處理報表
輸入的資料及分析的結果可以?xún)Υ娉稍S多的格式，包括RTF, HTML, Adobe PDF等
與管道應力分析的界面
WinNOZL可以自動從AutoPIPE 中導入管道的力及力距(moments)，而且可以計算管道的強化系數值(SIF)來給AutoPIPE使用。
設計法規及數據庫
- 內建國際法規，包括 WRC 107, WRC 297, BS PD5500, API 650 及 KHK 1 & 2 內建完整的材質庫，包括 ASME VIII Div I, Div II 和 PD5500, 1998 ASME VIII codecase 2290, 2000 ASME I, III & IV, PD5500/enquiry case 91 ASME materials to the PD5500, JIS, KHK
- 內建標準的單位文件，包括公制、英制、 SI 及混合制
- JIS 及 DIN 管道材質庫
設備外形
- Shell型式: 圓柱形、球形、錐形(Cone)、半橢圓形(semi-ellipses)及Torisphere 管嘴 的型式: 中空或實心圓柱，中空或實心方柱。
- Shell的變形、旋轉及剛性值是根據PD5500 Annex G 來計算縱向(longitudinal)、 橫向(circumferential)及徑向的荷載。擦效應。
荷載計算及設定
- 容許荷載計算
- 與 AutoPIPE 交換荷載及圖形資料
- 分析超過 200 種的靜態及動態荷載組合
- 自動或手動設定超過 10,000 種的荷載組合
- 荷載衰減 (attenuation) 分析方法應用于加強板的邊緣
- 可以輸入作用于設備 Shell 的垂直荷載
- 在分析重力及水壓測試時加入內拉壓力 (Pressure thrust)
- 可以忽略零應力的結果
應力分析
- 在分析重力時加入內拉壓力(Pressure thrust)
- 自動轉換區域的X, Y, Z軸的荷載到所選擇的設計法規
- 可以分析傾斜或偏移于端板的管嘴
- 具備設備/管嘴連接方位的圖形畫面
- PD5500 變形量及管嘴鋼度(Stiffness)計算
- 根據荷載來排序的應力值? 可以同時以批集方式分析多個模型
- 計算出管道的SIF值以給管道應力分析模型來使用
客制化的報表
- 使用者可以自定報表格式
- 輸入的數據及分析的結果可以?xún)Υ娉稍S多的格式，包括RTF, HTML, Adobe PDF等

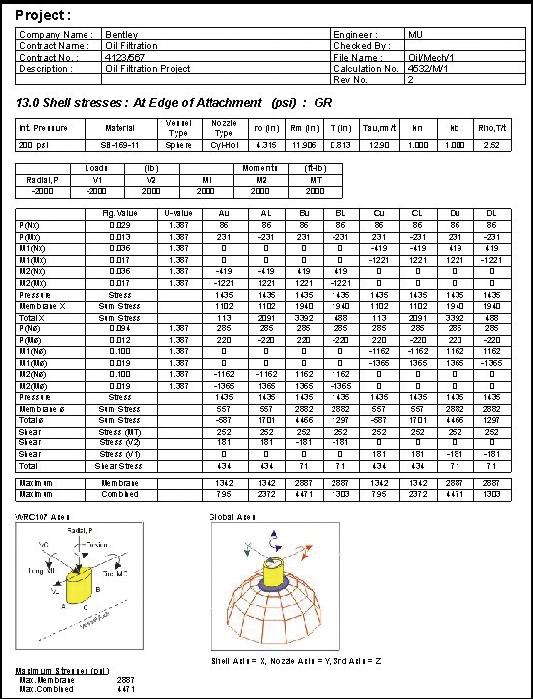

- 提供一頁的總結報表，內容包括輸入數據、荷載及應力最大值
WinNOZL 模塊
- Welding Research Council (WRC) Bulletin 107
- 包括 WRC 368 and ASME VIII, Div. 1 & 2 自動荷載組合及容許應力
- WRC Bulletin 297, including WRC 368 及 ASME VIII, Div. 1 & 2 自動荷載組合及 容許應力
- 英國標準(British Standard) PD5500, Appendix G: 2000 with Enquiry case 91 ASME 材質
- 美國石油研究院設計法規(American Petroleum Institute design
code) API 650 App. P
- 日本 KHK Level 1:1997 及 KHK Level 2: 2000
|
