Bentley PULS——管道脈動分析軟件

Bentley PULS介紹

Bentley PULS是一個交互式的模擬軟件，主要用于分析管網中的流體在穩態脈動流作用下的動態響應特性。PULS是基于一維波動理論，使用轉移矩陣方法進行模擬計算，可以有效地預測（計算）壓力脈動等級和聲音震動力。使用PULS軟件可以有效地解決管網和管道系統中由于往復式（擺動）設備或者流體流動產生的脈動問題，例如壓縮機，泵，控制閥和儀表等。和以前所采取的計算方法不同。中油奧特科技有限公司自2004年起即負責PULS軟件在國內的推廣和銷售，全面負責PULS軟件在中國的推廣、培訓和技術支持。

軟件界面友好，易操作

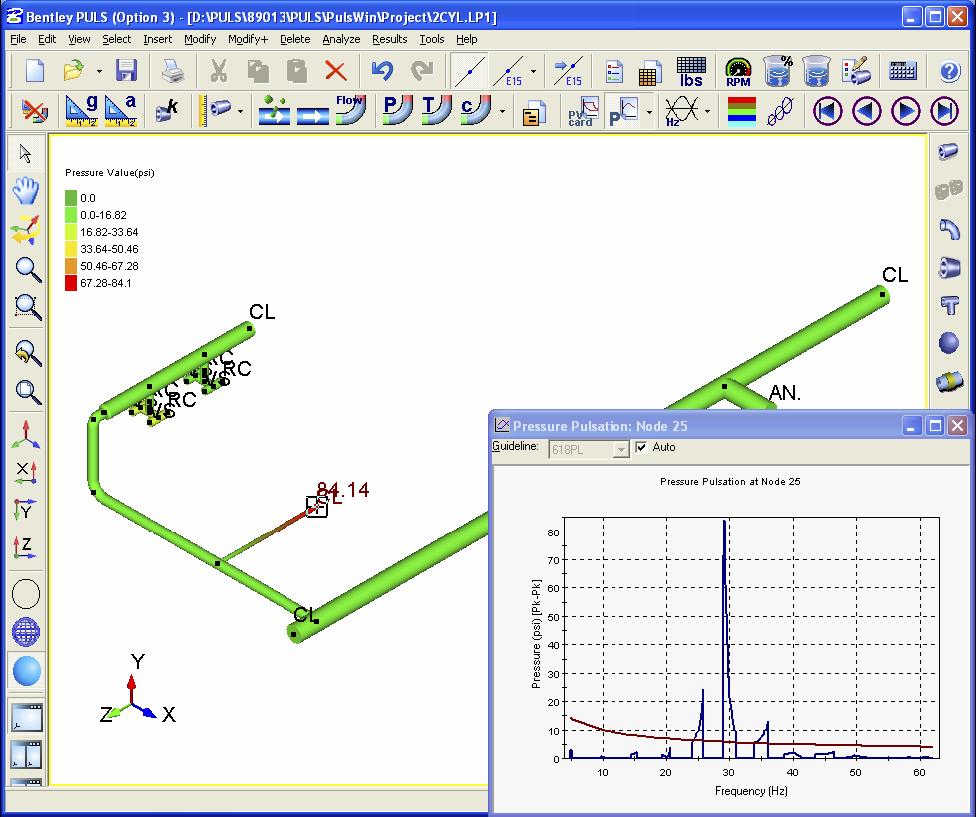

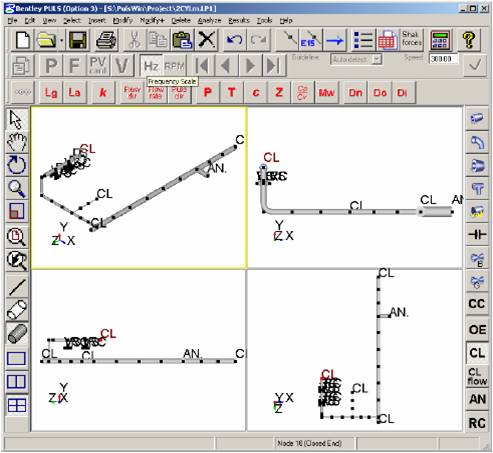

PULS 軟件的界面友好。通過使用 WINDOWS 菜單驅動式的界面，用戶可以在輸入較少數據的同時快速建立系統模型。由于軟件具有圖形功能，用戶可以在建模過程中突出顯示模型特征，并方便地對模型進行檢查及修改。PULS 能夠進行一致性檢查從而發現所建模型的錯誤。軟件支持英制、標準國際單位和用戶自定義單位。 (PULS XM界面)

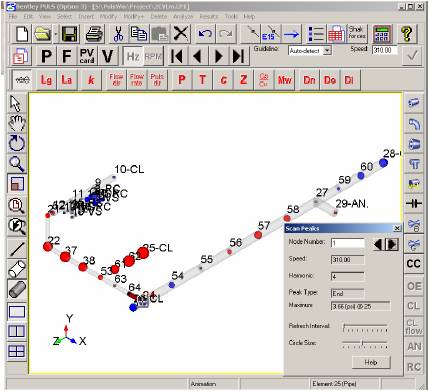

系統模擬

用戶可以使用 PULS 定義系統中相互連接的元件的幾何尺寸。PULS 軟件中包括管線，三通，大小頭，法門和孔板等常用元件。軟件將元件轉移矩陣歸納到由復雜系數和變量組成的線性方程所組成的一個完整的系數矩陣中。其中變量包括每個節點的脈動壓力和體積流量的均方根。軟件采用高斯消去法對該矩陣進行求解。轉移矩陣中所使用的數據通過了 Nova 機構和 Calgary 的大學的嚴格測試。氣體屬性基于 Benedict-Webb-Rubin-Starling(BWRS) ，Soave-Redlich-Kwong (SRK) ， Peng-Robinson (PR) 狀態方程計算，同時 PULS 也允許用戶自定流體屬性。

后處理功能

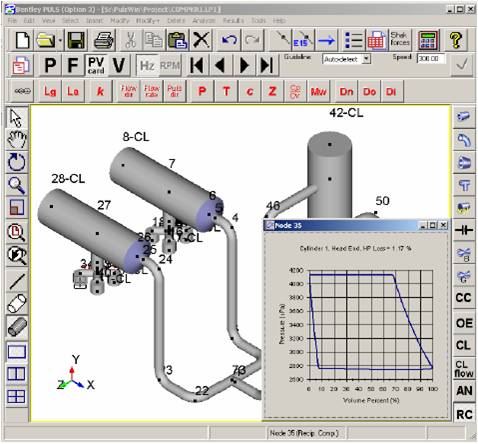

PULS 提供了批量報告輸出和交互式圖形輸出功能，通過圖形可以動態地顯示響應模態。主要結果包括基于 API618 技術指南的脈動比率，脈動壓力的頻譜圖，體積流量速率，阻抗，振動力和P-V 圖。振動力可以自動導入到 Bentley AutoPIPE 軟件中來計算管線的動態響應。

操作簡單

操作簡單，菜單驅動
節約了昂貴的咨詢費用
模擬氣體和流體系統
快速的轉移矩陣求解方案，使求解在不到一分鐘內完成

特有屬性

屬性包括：管道，體積，壓降，三通，孔板和閥門等
管線屬性包括由于黏性產生的阻尼，熱膨脹和摩擦效應
脈動源包括壓力，體積流量速率，孔板，球閥和球心閥，往復式壓縮機和往復式泵

模擬和分析功能

跟據 API 618 技術指南檢查脈動
在設計階段預測和消除問題
在優化工程中進行假設條件分析
考慮流量變化引起的振動

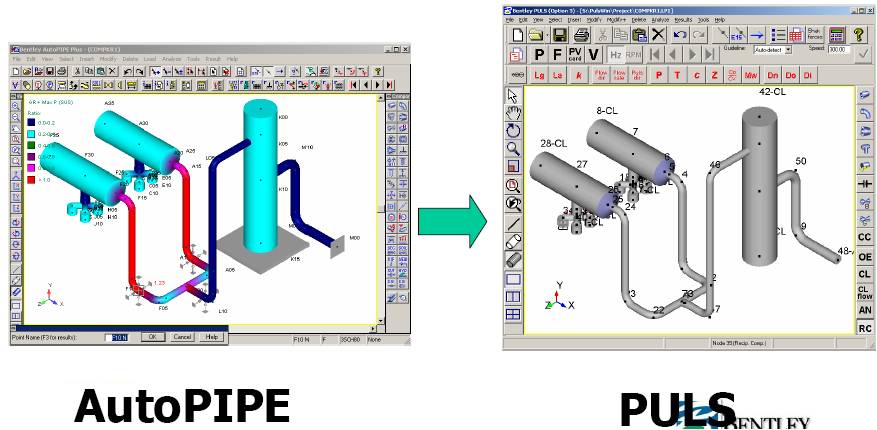

可以導入到 CAD 繪圖軟件 OpenPLANT ，管線應力分析軟件 AutoPIPE 模型(圖)
有助于發現振動問題，進行濾波器設計
自動生成天然氣混合氣的氣體屬性
