SACS 海上結構設計分析軟件
|
|---|
|

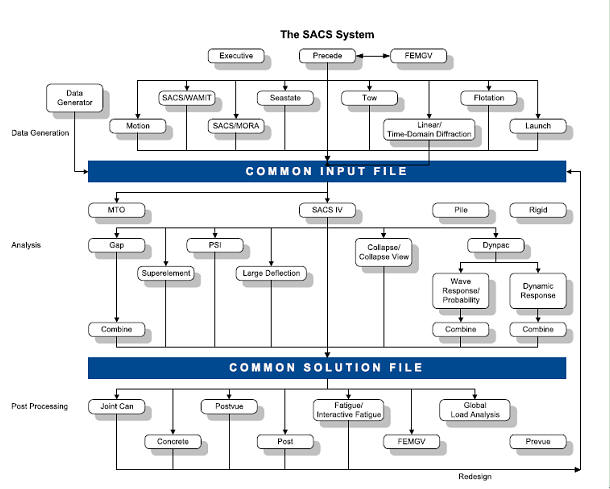

SACS 海上結構設計分析軟件 Engineering Dynamics, Inc 公司開發的 SACS 軟件系統，是針對海上固定式結構整體，浮式系統上部結構等進行設計分析的軟件系統。EDI 公司現已被美國 Bentley 軟件公司收購。中油奧特科技有限公司自2005年起即負責 SACS 軟件在國內的推廣和銷售，全面負責 SACS 軟件在中國的推廣、培訓和技術支持。SACS 軟件包含有多個程序模塊，這些程序模塊之間采用文件接口方式連接以方便客戶使用。該系統程序模塊都包含有英制及公制單位缺省工程參數以簡化用戶輸入。下面的程序流程圖用于解釋各程序模塊之間的連接關系。結構數據，如幾何形狀，構件尺寸，材料特性以及環境條件等都通過交互方式輸入并以文件方式存儲。隨后求解程序對這些數據進行分析計算，得出求解文件，該文件中包含節點的位移以及單元內力。后處理程序使用求解文件中的數據，采用相應的規范對結構作規范校核。不符合規范要求的部分程序可自動進行重設計。結構分析及規范校核結果也可以用圖形方式輸出，其結果可用于生成工程圖紙及結構料表。
軟件包組成 SACS 軟件系統支持 Windows 10 操作系統。軟件系統由多個程序模塊組成。 Offshore Structure Enterprise：專業海洋靜力分析軟件包 該軟件包可以滿足典型的固定式海洋平臺、碼頭、承臺以及浮式系統上部結構的靜力分析要求。該軟件包中包含三維圖形交互式建模，有限元求解器以及圖形交互后處理程序。在這個軟件包中還包含有 SEASTATE, JOINT CAN, PILE, COMBINE, GAP, TOW 以及 LDF 大變形等模塊。該軟件包具有自動生成模型梁、板、殼等有限元單元，進行鋼結構規范校核和重設計，生成環境荷載，進行管節點規范校核，單樁分析，生成慣性荷載，定義非線性接觸單元，荷載組合，進行線性大變形分析以及輸出計算報告和圖形等功能。 Pile Soil Interaction：樁土分析附加包 用戶可使用樁土分析附加包對固定式海洋樁基平臺進行土壤 / 樁 / 結構的非線性相互作用分析。 Collapse：非線性倒塌分析包 該軟件包可用于材料非線性弾塑分析。彈塑分析可用于撞船、爆炸、落物及一般的結構倒塌分析。
FATIGUE：基本動力疲勞分析軟件包
基本動力疲勞軟件包可以對結構進行一般動力疲勞分析。
FATIGUE Advanced — Dynamic Response：高級動力疲勞分析軟件包 該軟件包可用于地震響應譜分析和時程分析、一般強迫振動分析以及冰激振動等動力響應分析。 FATIGUE Advanced — Wave Response：高級動力疲勞分析軟件包 該軟件包可進行波浪確定性響應分析、隨機時程響應分析、譜分析等動力疲勞分析。 FATIGUE Enterprise：專業動力疲勞分析軟件包 該軟件包包含對于海上結構進行動力疲勞計算的功能。 MARINE：海上安裝分析附加包 該軟件包包括導管架下水和扶正分析功能。
MARINE Advanced：海上安裝及拖航分析附加包 海上安裝及拖航分析附加包可以進行船體拖航穩性分析、運動響應分析，并可以進行導管架下水分析和扶正分析。
|
