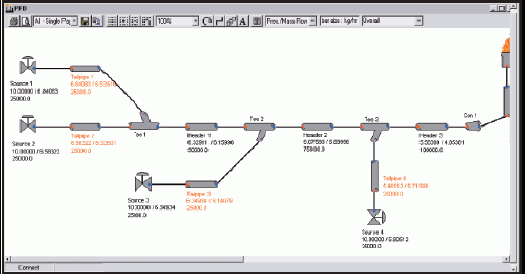

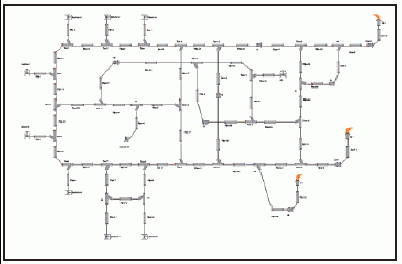

    FLARENET 具備了直觀的工藝流程圖的操作環境，可以清晰、精確的呈現整個火炬網絡(luò )。一個典型的火炬或放空系統會(huì )由幾百個相互連接的部分組成，其中包括：泄壓閥、控制閥、管道、連接器（包括擴頸、縮頸、三通等）、分離器和火炬頭。FLARENET 確保模型盡可能的簡單有效。

（一）軟件的主要特性：

• 使用了圖形用戶界面
• 前后關聯的幫助系統
• 兼容OLE
• 具備Excel Access 等接口輸出

• 物流數據可由HYSYS 直接輸入

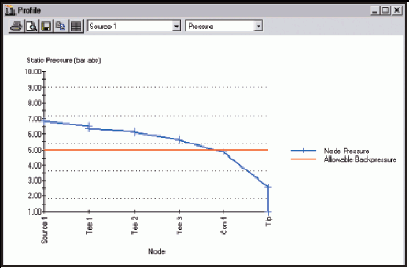

• 增強了工藝流程圖的過程參數（例如 壓力、流量、馬赫數、噪音等）
• 設計了出錯報告，可以總結超出設計限制的情況
• 是AspenTech 系列軟件的一部分

（二）程序的功能

• 模擬火炬或放空系統
• 模擬集輸、分散或復雜的回路系統
• 模擬單相或多相的系統
• 計算、設計和排除障礙模式
• 利用泄壓源進行多種工況分析
• 多種工況管理，在單一的管網中允許多源的管理
• 詳細的過程操作數據包括源容器、壓降、接受器等

（三）運用的工業

• 石油和天然氣
• 精煉工業
• 石油化工
• 顧問咨詢

（四）計算選項

• 設計的約束條件包括：允許的背壓、馬赫數、相位速度、噪音
• 依照API RP 521在計算中可以選擇排汽尾管的額定流量和壓降
• 管線的熱傳遞計算：在不絕緣的情況下計算管子表面與環境的熱傳遞
• 用泄壓閥和控制閥分離源容器�？梢赃x擇設計參數，例如：允許的背壓、泄壓、額定流量
• 包括詳細的三通和彎頭尺寸的模型數據
• 管孔的計算
• 垂直和水平的分離壓降計算
• 火炬頭的自定義壓降曲線

（五）熱力學方法和壓降方法

• 可使用HYSYS 中的熱力學方法
• 另外可選的VLE 方法

Compressible Flow
Soave Redlich Kwong
Peng Robinson
Vapor Pressure Method

• 增加了三相的閃蒸方法

    使用HYSYS的組分數據庫：其中包含了汽-液兩相系統（14000多種數據）、混合相及三相系統（2500多種數據）、液-液相系統（8000多種數據）、 Isothermal Gas、 Dukler、 Adiabatic Gas、Lockheart Martinelli、 Beggs & Brill、 Beggs & Brill Homogeneous

• 嚴格的多相計算

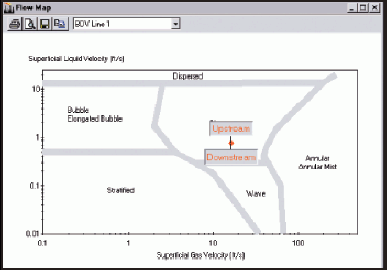

• 兩相的物流圖反映了操作點
• 物流的斷塞或結晶報警
• 廣泛的管線裝置數據庫

（六）軟件的優點

• 工程師可以用FLARENET有效的模擬系統過程設備的保護，處理過程中的受壓物流
• 直觀的圖形朝向設計使建模在較短的設計時間內完成
• 確認系統設備的工程規格
• 確認流體的構造和管子的尺寸
• 管理所有的泄壓

• 整個系統的性能核算
• 按照API標準評估新的火炬系統
• 按照API工業標準進行協調調整
• 可減少工程師設計時間

（七）FLARENET與HYSYS計算結果的比較

    FLARENET可以與HYSYS進行數據共享，我們把使用FLARENET計算的結果與HYSYS結果比較一下。

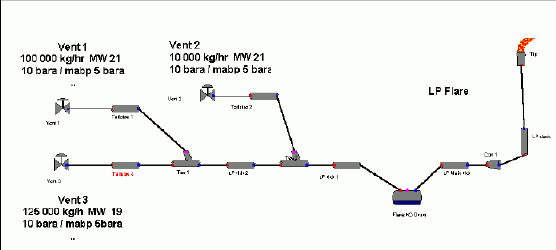

FLARENET流程圖：

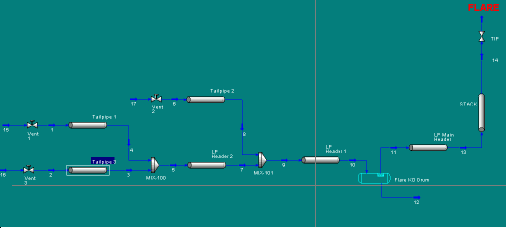

HYSYS流程圖：

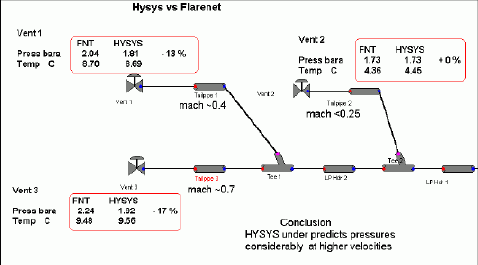

FLARENET與HYSYS的結果比較：
