它有以下幾大主要優點:

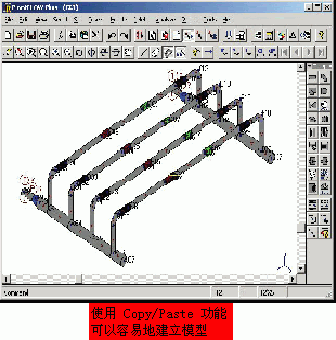

• 直覺式的使用者界面：直覺式的使用者界面在管線系統的建立及修改方面可以節省許多時間。當點取一個圖形物件時，你可以隨時插入、修改或刪除一個管件或流體參數。任何一個修改動作，屏幕的圖形會(huì )立刻更新。利用 PlantFLOW 多圖形選取方式，你可以同時插入、刪除及修改多個管件及流體參數。你也可以利用標準 Windows 方式選取一個范圍的管線并用 Copy/Paste 方式來執行拷貝工作。此外PlantFLOW 具備 99次 Read/Undo 功能，可以實時撤銷先前的錯誤操作。

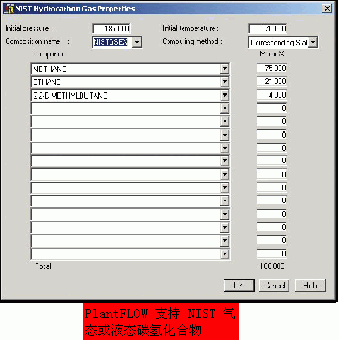

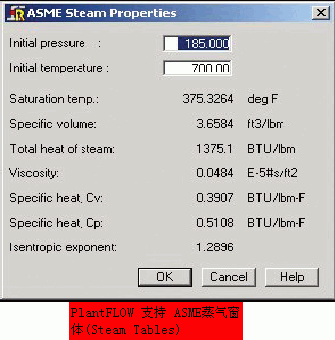

• 管件、壓損模型(Loss Models)及流體屬性庫：PlantFLOW 內建完整的管件、壓損模型，如彎頭、大小頭、三通及突然縮小/擴張的管件。在流體的數據庫則包括如AGA-8及Peng-Robinson 在天然氣混合物(natural gas mixtures)的方程式，NIS碳氫(hydrocarbon)氣體或液體的混合物，通用液體及ASME蒸汽表(steam tables)。
• 結合熱力學(Thermodynamics)的流力方程式：當流體的性質隨著管道系統的溫度及壓力變化，為什么要冒險來假設液體混合物的性質為理想氣體(Ideal Gas)、平均恒定的流體性質或其它的簡化呢? PlantFLOW 使用點對點 (Point-by-point) 的熱力學(thermodynamics)及壓力降(Pressure drop)計算來決定Z系數(Z-Factor)及對單一或多組件在非理想氣體或液體的混合物時的熱力及傳導性質。

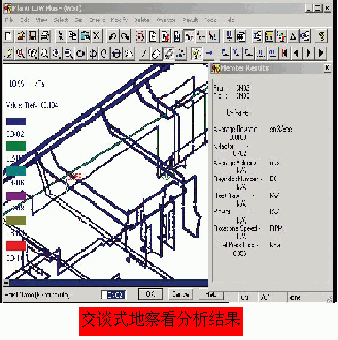

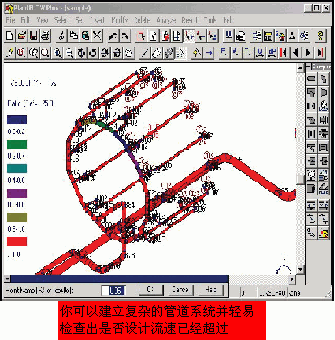

• 圖形化的分析結果：經過分析后,你可以點取圖形上的任一物件來讀取它的壓力值(Pressures)、流率(Flow rates)、壓力降(Pressure drops)及流速(Flow velocities)等. 此外 PlantFLOW 會(huì )以顏色來表示分析結果，讓工程師很輕易地看出重要區域，以減省時間來讀取大量的報表。

• 與其它 CAD 系統的接口：PlantFLOW可以讀取 Bentley AutoPLANT, PlantSpace, Intergraph PDS及AutoPIPE.如此可以節省模型建立的時間并確保分析模型與CAD模型資料的一致性。

Bentley PlantFLOW 詳細功能介紹:

• 模型建立(Modeling)
  1. 模型可以隨時以3D圖形或簡化的壓損組件來建立或更新
  2. 具有單線、雙線及上彩(Render)顯示模式
  3. 點取一個圖形物件時，你可以隨時插入、修改或刪除一個管件或流體參數
  4. 壓損模型包括孔板(Orifice Plates),閥門,直式的渦輪葉Straighteningvanes)渦輪計(Turbine meters),三通, Wyes, 彎頭,過濾器, 變徑管件等(Expansions and Contractions)
  5. 完整的管件庫, 以Crane 技術文件 410 為基準的 K系數
  6. 可以讀取 Bentley AutoPLANT, PlantSpace及Intergraph PDS及AutoPIPE

• 分析(Analysis)
  1. 自動依據Darcy,Hazen-Williams,AGA,Weymouth,Panhandle A&B管道摩擦模型來計算摩擦系數
  2. 流體性質依壓力及溫度而變化
  3. 依據 AGA-9, ASME Steam, Peng-Robinson 及 NIST 熱能實體模型(Thermophysical models) 來計算氣體或液體混合物的熱力(thermodynamic)性質
  4. 根據高度、靜態及動態的壓力來計算壓力變化
• 分析結果(Result)
  1. 模型依顏色來表示分析資料并顯示出超過標準的點,點取模型上的任何點可立即顯示分析資料
  2. 可以根據使用者定義的過濾條件，來顯示想要的資料
  3. 自動決定管網上每一路徑的流向，并標示出逆向的點

     更多信息請登陸 www.bentley.com.cn
