JPKPIPE 海底管線計算分析軟件包
自從1978年JP Kenny公司成立以來,一直施行自主開發,獨立經營的策略,為用戶毫無保留的提供合理的解決方案。
一、 主要模塊功能介紹

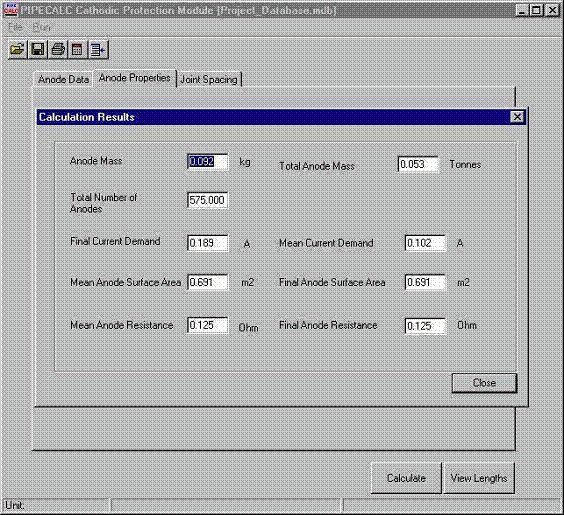

1．Cathodic Protection System Design（陰極保護）
- 使用DnV RP B401模型為某個海底管線系統陰極保護計算所需要的陽極數量，其中包括環形或錐形陽極的選擇。
- 根據測定的最終需要陽極數量,對陽極鋪設的間距，運行溫度和給定管線的長度進行優化設計。

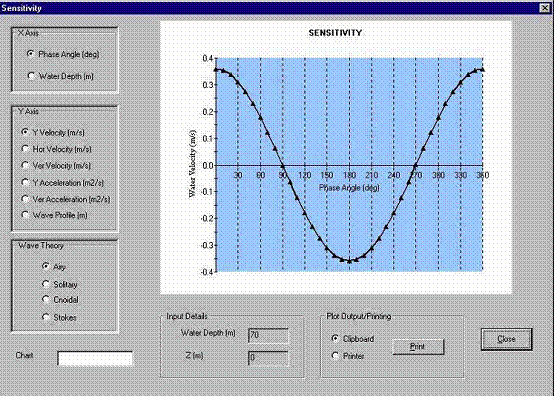

2．Environmental Data（環境數據）
- 計算穩定條件下波動所引起的渦流和加速度，波峰動態壓力和液體動力。波動計算基于空氣、加熱爐，單一 性，Deans流量函數和Cnoidal波動理論。
- 穩定條件是通過插值確定的，一般在某一速度點或用戶自定義的剖面圖用1/7次冪規則進行插值定義。

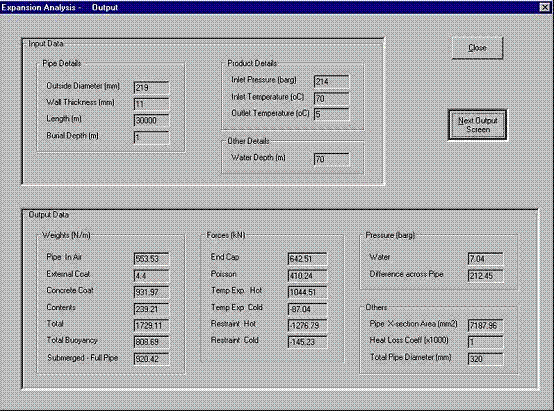

3．Expansion Analysis（膨脹分析）
- 計算膨脹的熱效應和壓力 ,以及埋藏和露天管線在采用厚管壁方式產生的熱效應和壓力。

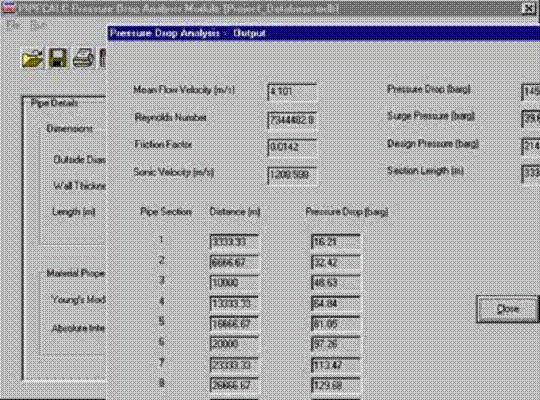

4．Pressure Drop（壓降）
- 根據穩定條件下不可壓縮流體的達西定律來計算由于內部阻抗變化而形成的壓力剖面。摩擦因子是用來計算層流的雷諾數或湍流的 Colebrooke-White規則。如果流體突然停止則使用Joukowski head generation方程式來確定較大的振動壓力值。

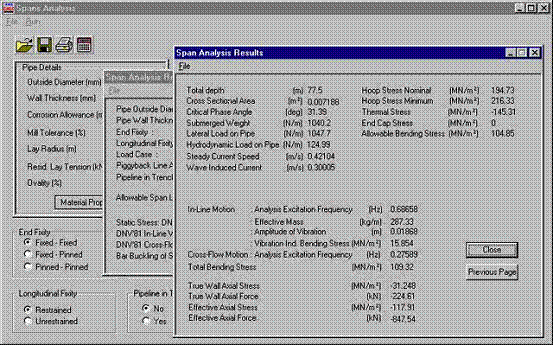

5．Span Analysis （跨度分析）
- 為管線確定其允許的跨度則要根據靜態應力、渦流所產生的震動（軸向和徑向交叉流動）；另外連接螺栓標準，末端變量的支撐條件，輔助線路和溝渠等信息也要給予明確的說明。同時也要考慮空管線、充滿以及水壓實驗和運行負荷等。靜態應力使用 BS8010, DnV81, DnV96, AS2885 or ASME 等標準進行核查。

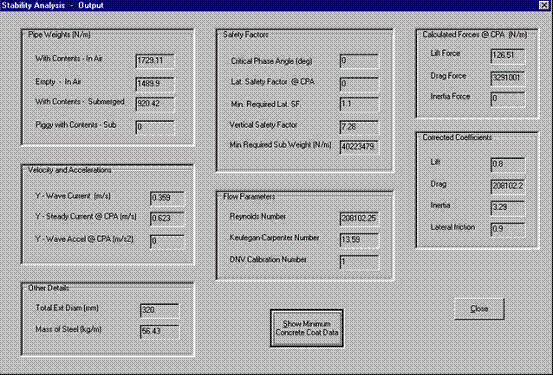

6．On Bottom Stability（底部穩定性）
- 在穩定和裝填過程中的水力作用產生的波動條件下計算側面和垂直面的不穩定安全系數的方法通常使用包括光波速度的 BS8010或者DnV簡單模型。輔助管線、溝渠和埋深部分等都要明確說明。模型通常確定的是所需要的較小混凝土面積。

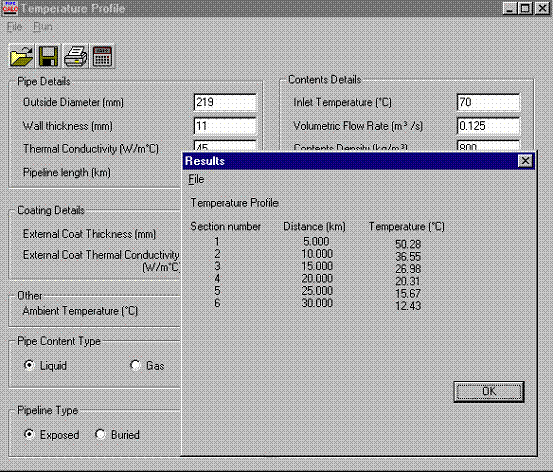

7．Temperature Profile（溫度曲線）
- 為埋藏和露天管線計算溫度剖面圖。腐蝕、混凝土面和內外導熱系數的影響都需要詳細說明。模型計算的是靜態條件下的熱傳遞，主要包括通過管壁的熱量傳遞和絕熱保護層上的熱量傳遞以及向管線外部環境的熱量傳遞幾個部分。同時地下管線向土壤傳遞的熱量也要考慮進來。

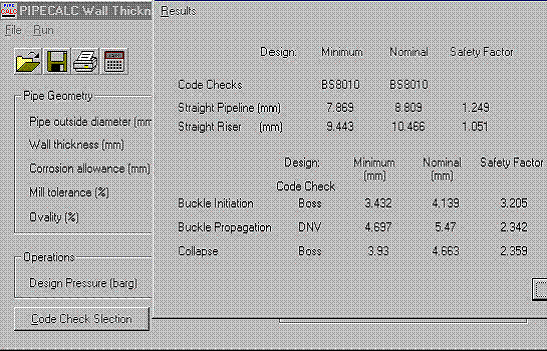

8．Wall Thickness（壁厚）
- 計算結構中所需要的最小壁厚主要是根據加在管線上的內外壓力的大小來確定。壁厚是通過 DnV81, AS2885, BS8010 and ASME等標準來校對的。初始的彎曲壓力，傳輸壓力和破裂壓力計算要用相同的標準來計算即DnV81 AS2885和BS8010。

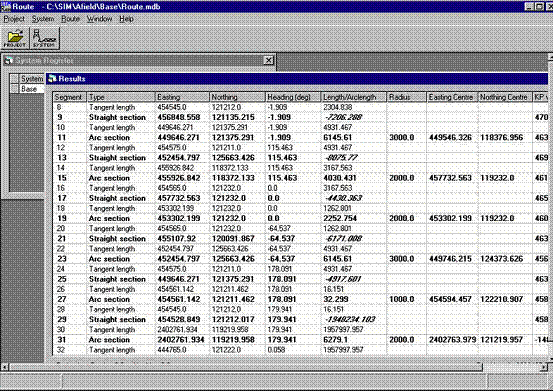

9．Route Calculations（路程計算）
- 為一個管線網絡(luò )工程提供基本的和備選路線。根據一系列的交叉點、半徑即可定義流程的路線。計算結果曲線模型包括縱坐標的切點和段長（直的和彎曲的），標題，弧度坐標和 KPs。
二、 JP Kenny 的客戶群
客戶 |
地區 |
項目名稱 |
應用領域 |
BP |
North Sea ( UK Sector) |
Magnus EOR |
海底管線 |
Shell |
North Sea ( UK Sector) |
Goldeneye |
海底管線 |
Shell |
Offshore Nigeria |
Bonga |
深海管線 |
Phillips |
North Sea ( UK Sector) |
Jade |
深海管線 |
AMEC |
中國 |
Veba Oil Field Development |
研究 |
某公司（涉密） |
中國 |
西氣東輸管線 |
陸地管線 |
ExxonMobil |
Australia |
Marshall / Madison / Mica |
深海管線 |
更多的項目信息請查閱公司網站： http://www.jpkenny.com
