Bentley AutoPIPE——管道應力分析軟件
|
|---|
 Bentley AutoPIPE介紹
Bentley AutoPIPE 是一套全 Windows 界面的管道分析軟件，主要用于計算當一管道系統受到靜態(Static)及動態(Dynamic)荷載時，系統所承受的法規應力(Code Stresses)、荷載力及變形量(Deflections)。中油奧特科技有限公司自2004年起即負責 AutoPIPE 軟件在國內的推廣和銷售，全面負責 AutoPIPE 軟件在中國的推廣、培訓和技術支持。AutoPIPE 可以分析各種復雜管道系統：如地下管道(Buried Pipeline)，波浪荷載(Wave Loading)，水(或蒸氣)槌效應(Water Hammer), FRP/GRP 管道，管道與鋼結構交互作用等。（圖形可點擊放大）  直覺式的使用者界面

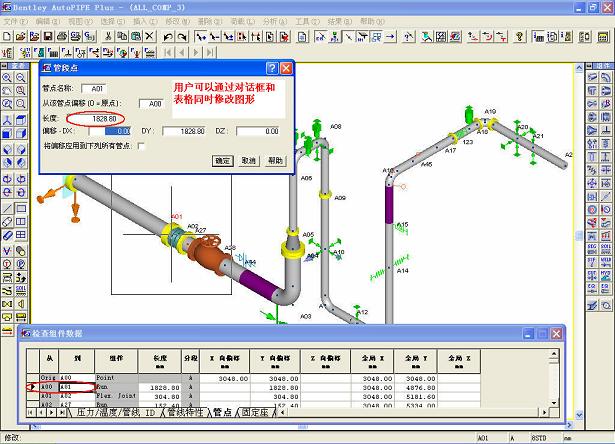

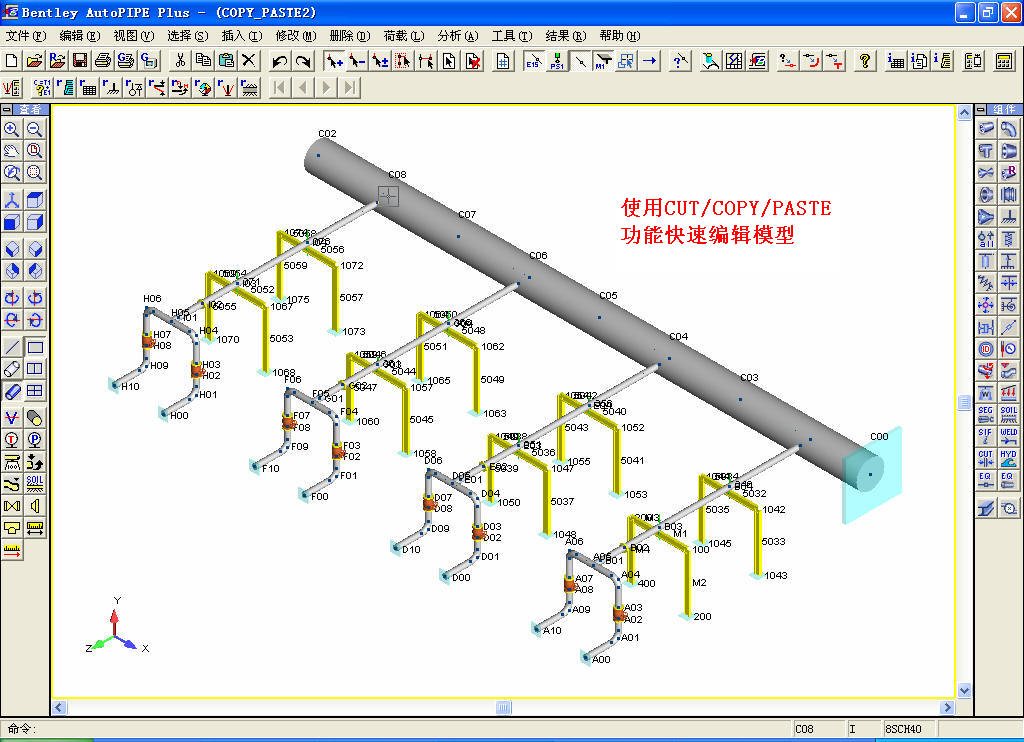

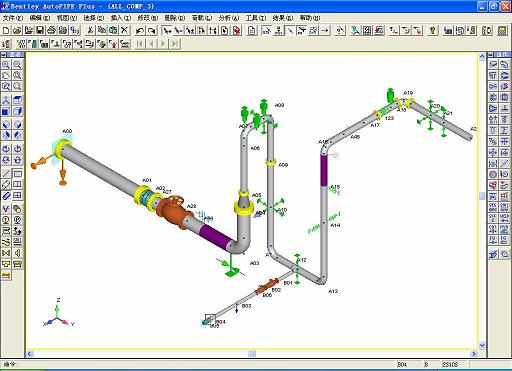

直覺式的使用者界面在管道系統的建立及修改時可以節省許多時間。當點取一個圖形物件時，您可以隨時插入、修改或刪除一個管件、管支架或一個荷載。任何一個修改動作后屏幕上的圖形會(huì )立刻更新。利用 AutoPIPE 的多圖形選取方式，您可以同時插入、刪除及修改多個管件、管支架、管件屬性、溫度及壓力。您也可以選取一個范圍內的管道并用Copy/Paste方式來執行拷貝工作。除了標準的圖形輸入界面外，AutoPIPE 也提供表單式的輸入，且兩種輸入方式可以同時作用，及時更新。在表單里，各種物件及荷載可分別歸類于不同的表格并可以依大小(如管徑或長度)來排序，如此您可以快速檢驗輸入的數據是否正確。此外 AutoPIPE 具備 99次 Read/Undo功能，可以實時恢復先前的操作。
高階分析能力
AutoPIPE 提供高階分析功能，包括地下管道、海上 FPSO 平臺、立管分析、海底管道分析以及動態荷載、非線性約束力(nonlinear restraint)等。此外AutoPIPE 也具備局部應力計算 (Local Stresses)、時間變化動態分析 (Time history)、流體瞬態變化、減壓閥計算、支吊架縫隙及摩擦力計算、夾套管計算(Jacketed Pipe)等功能，并提供多達25種管道規范。 圖形化的分析結果

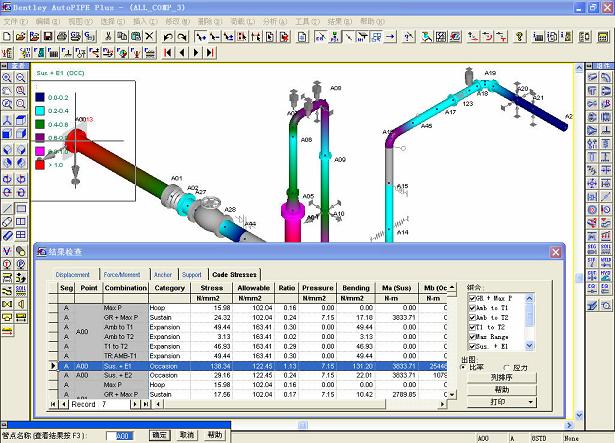

經過分析后，您可以點取圖形上的任一物件來讀取它的應力、變形量、力(Forces)及力距(Moments)。此外 AutoPIPE 會(huì )以顏色來表示管道的應力分布，讓您很快知道應力集中趨勢，以節約讀取大量報表的時間。AutoPIPE 支持超過 500 種的荷載組合，您可以利用對話框方式來過濾、排序及打印出最大值并以表單格方式(Grid)顯示于屏幕上。
（圖形可點擊放大）
與其它 CAD 系統的接口
AutoPIPE 可以讀取 Bentley OpenPLANT, PlantSpace, Intergraph PDS 及 Aveva PDMS的模型數據。如此可以節省模型建立的時間并確保分析模型與 CAD 模型的資料一致性。AutoPIPE 與 OpenPLANT 具有雙向界面，經由AutoPIPE 分析后，模型的修改也可以更新至 OpenPLANT 的 CAD 模型。
品質認證
管道法規
動態分析
分析功能
分析結果
|
