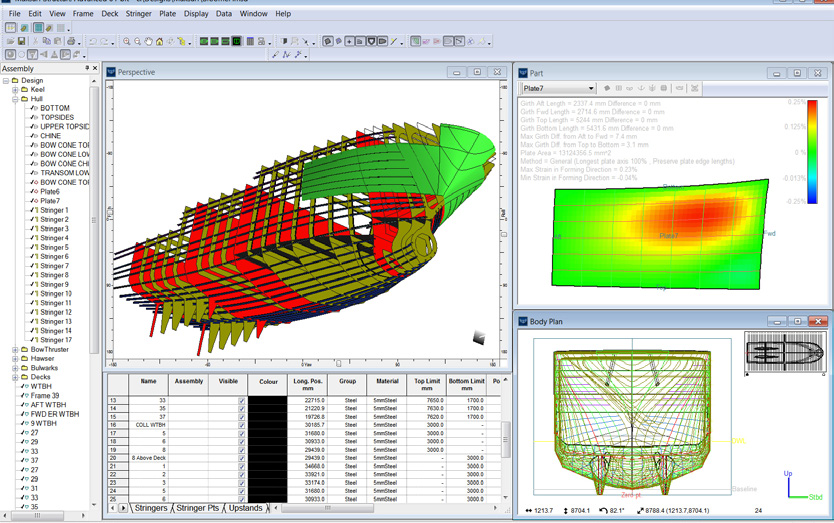

MAXSURF 船舶設計軟件
|
|---|
|
MAXSURF 船舶設計軟件 MAXSURF 針對海洋船舶設計提供了功能，包括船體建模、穩性分析、運動和阻力預測、結構建模、結構分析、為船舶詳細設計進行導出，等等。MAXSURF 應用程序通過一個參數化的三維模型運行，促進了不同團隊成員之間和各種設計活動中的溝通協作與工作協調。中油奧特科技有限公司負責 MAXSURF 軟件在中國的推廣和銷售。

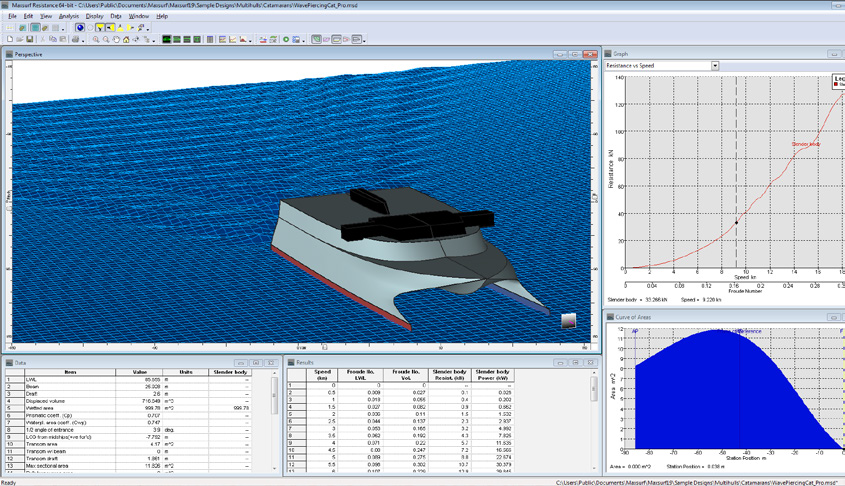

MAXSURF MAXSURF 是預算有限的造船工程師的理想選擇。Modeler 模塊可使用多達 20 個 NURB 曲面，與 Rhino、MicroStation 和其他 NURB 建模工具實現了雙向互操作性。MAXSURF 還包括一個 Resistance 模塊，用于預報排水型及非排水型船舶的動力要求。MAXSURF 還可以預報興波，并提供所產生的波列的圖形可視化視圖。對于帆船，速度性能預報 (VPP) 模塊可根據風力和風向預報游艇速度。

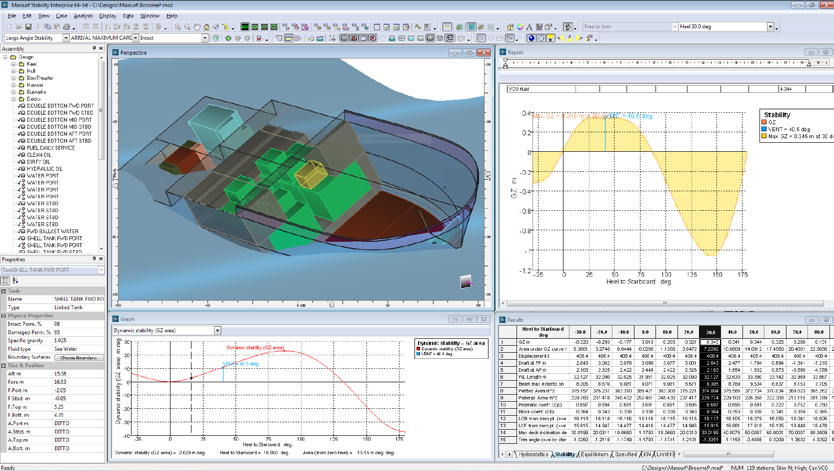

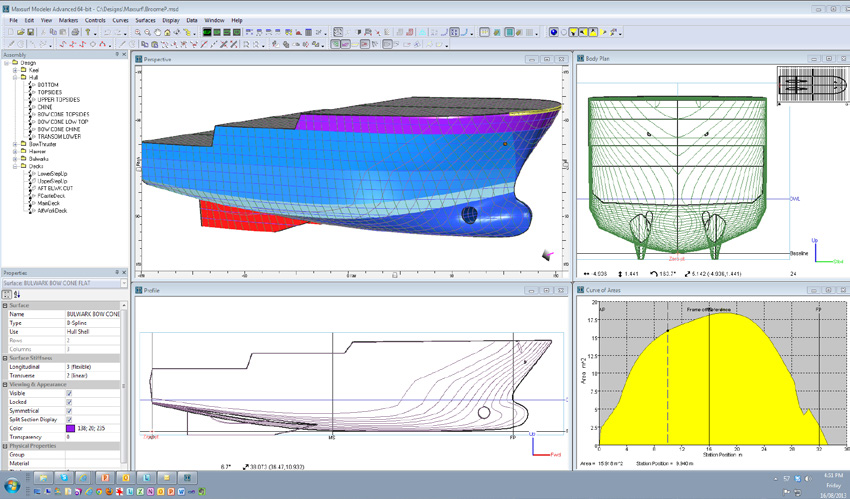

MAXSURF Advanced MAXSURF Advanced 是為專業的船舶建造團隊打造的一款產品，針對由鋼質、鋁合金或復合材料制成的船舶的動力、航行、商業用途設計提供了功能。MAXSURF Advanced 可以使用動態修剪的三維 NURB（非均勻有理 B 樣條曲線）曲面為船體、附件和上部結構建模。它提供了交互式數值控制功能，可以系統地控制船舶的船體形狀，確保獲得平整的、優化的船體外形。MAXSURF Advanced 支持完整和破損穩性計算、水動力計算、總縱強度計算、限定 KG、可浸長度分析和液艙校準。分析可以在平坦水面或用戶定義的波形中執行。地表因素也可以考慮進去。MAXSURF Advanced 提供了一個綜合的穩性標準庫，允許用戶定義自已的標準。為了幫助創(chuàng )建船舶穩性手冊，它提供了一個模板系統以方便您使用 Microsoft Word 模板文檔定義報告格式。然后，表格、圖形和圖像就可以自動發送到報告。MAXSURF Advanced Motions 模塊可以預測船只在各種海況以及不同的方向和速度情況下的運動。通過計算響應幅值算子(RAO)、加速度和運動暈船率，有助于優化船只的舒適度和各種操作條件。
MAXSURF Enterprise MAXSURF Enterprise 是 Bentley 提供的一款海工軟件產品。除了包括 MAXSURF Advanced 的功能外，它還提供了一些附加功能，如基于概率的破損穩性、高級運動預測和動態結構分析。對于客船和大型船舶，Stability Enterprise 模塊中基于概率的破損穩性提供了易于使用的圖形工具，方便用戶定義和管理數以百計的破損工況。為了進一步符合國際海事組織 (IMO) 的穩性準則，MAXSURF Enterprise 增加了一個內置的標準庫和一些圖形功能，以方便用戶定義和查看破損區域。對于運動預測，基于面元的輻射 衍射求解器可以準確地預測船舶運動情況，包括超寬的或非常規船型的船舶，如小水線面雙體船 (SWATH)。MAXSURF Enterprise 中的動態結構分析功能可以預報船舶結構的自然振動模態以及由設備、海浪抨擊等其他來源引起的基于時間的動態載荷。
|
地址: 北京市朝陽區北苑路168號中安盛業大廈1403室 郵編: 100101 |
